伺服壓力機的壓力控制和工藝
來源：m.hrsdm.cn 發表時間：2020-07-13

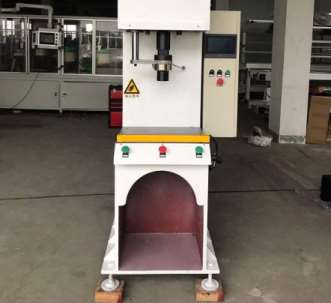

伺服壓力機是由伺服電機驅動和控制的壓力機，伺服電機能快速、靈活地控制壓力機的沖壓過程，壓力機在沖壓過程中關鍵的參數是壓力和壓頭的位移量，然而，現有的伺服壓力機沒有在整個沖壓過程中監控壓力和位移之間關系的裝置或手段，即缺乏對整個沖壓過程的定量監控，使得加工過程中的壓力位移關系是否正常以及整個加工過程是否正常都無法判斷。
伺服壓力機包括壓力機的安裝平臺，在安裝平臺的中心設置壓力機座，在壓力機底座的兩側對稱分布一對立柱，立柱的下端固定在上方的安裝平臺上橫梁架設在壓腳上方，活動梁的兩端分別套在兩側立柱上，活動梁的下端面固定有壓頭;活動梁上端為框架形狀，連接支架在活動梁上方設有頂梁。
頂梁固定在兩個立柱的上端，橫梁上端裝有壓緊裝置，壓合裝置由固定在外周側的伺服電機驅動，壓緊裝置的壓桿向下伸入連接支架內，連接支架內設有壓力傳感器。
壓力傳感器固定在活動梁的上端面上，位于壓桿正下方;在活動梁與安裝平臺之間設有位移傳感器，位移傳感器位于壓合座旁邊，本實用新型設有壓力傳感器和位移傳感器，然后安裝外部工業計算機系統，壓力傳感器和位移傳感器通過數據線連接。
